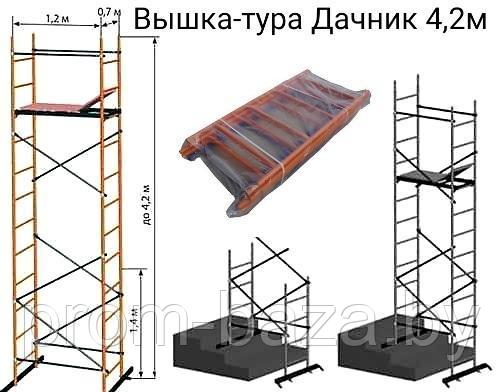

Вышка-тура "ДАЧНИК XL", 0,7х1,5м, Н=4,2м, 3 секции, увеличенная площадка

В наличии в Минске тур-вышки с площадками 0,7х1,6м; 1,0х2,0м; 1,2х2,0м; 1,6х2,0м; 2,0х2,0 метра.

Продаем отдельно элементы для вышек ВСП-250 - стяжки секции, гантельные стяжки, настилы, балки базы, стабилизаторы.

Характеристика и основные технические данные вышки-туры "Дачник XL"

Нормативная нагрузка - 250 Па (кгс/м2)
Максимальная высота сборки - 4,2 м
Максимальная высота установки настила - 3,1 м
Размер рабочей площадки (настила) - 0,7х1,5 м
Масса - 47 кг

Устройство и принцип работы

Передвижная вышка представляет собой пространственную конструкцию башенного типа из плоских лестниц, имеющих ступени.

Параллельные лестницы стыкуются между собой методом «труба в трубу» и образуют секцию. Для обеспечения жесткости самой конструкции секции соединяются между собой стяжками, которые крепятся болтами между собой. К нижней секции присоединяется опорный брус, который обеспечивает устойчивость к опрокидыванию.

С одной стороны, опорный брус оснащён колёсами. Колеса служат для кратковременного передвижения вышки. В стойках лестниц выполнены отверстия с равномерным шагом для установки вышки на лестничном марше.

Рабочая площадка оборудована рабочим настилом.

Сборка производится силами не менее двух человек.

·       прикрепить опорный брус к нижней части лестницы. Установить на ровную площадку параллельно между собой две лестницы;

·       закрепить лестницы горизонтальными стяжками при помощи болтов и гаек М8;

·       установить лестницы второго яруса в патрубки лестниц первого яруса методом «труба в трубу»;

·       закрепить лестницы смежных ярусов диагональными стяжками с помощью болтов и гаек М8 с двух сторон;

·       установить третий ярус. Установить диагональные и горизонтальные стяжки;

·       установить настил на необходимой высоте, но не более 3.2
