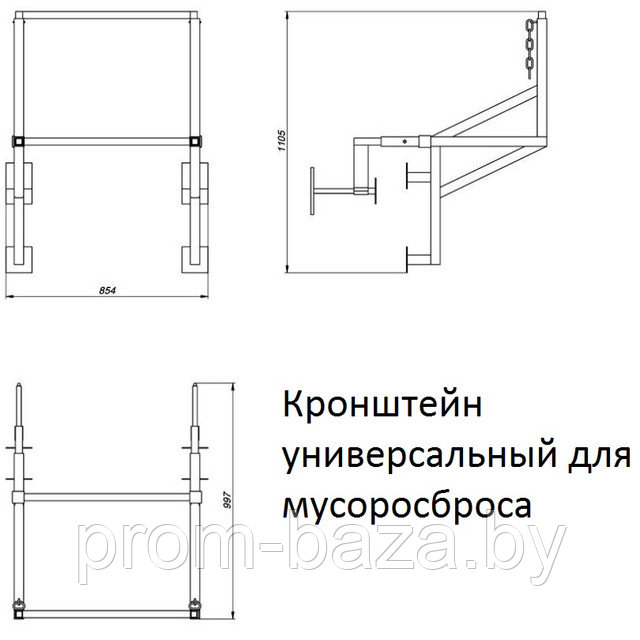

Кронштейн универсальный для крепления пластикового мусоропровода

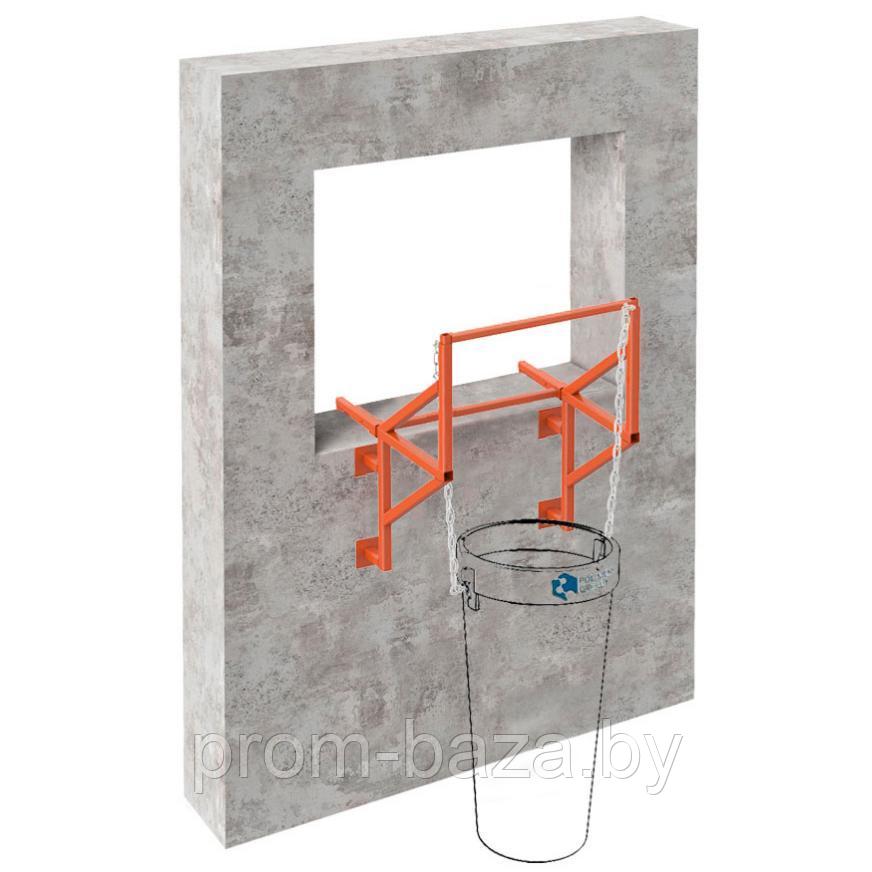

Кронштейн предназначен для закрепления строительного пластикового мусоропровода ПРОФИ в оконный проем или на парапет здания

Мусоропровод строительный ПРОФИ, мусоросброс пластиковый, лоток для сброса мусора

Изделие предназначено для быстрого и безопасного спуска строительного мусора из зон строительных работ, расположенных на высоте, при строительстве, ремонте и реконструкции зданий и сооружений.

Применением рукава достигается максимальная безопасность для людей и окружающей среды.

Под строительным мусором понимаются отходы строительного производства от песка до обломков бетона без отрезков металлической арматуры размером и весом не более кирпича.

Наборная конструкция рукава и устройство рамы крепления позволяют использовать изделие на любых зданиях. Рама крепления может устанавливаться в проемах стен и на парапетах толщиной от 95 до 500 мм.

Основные элементы конструкции – пластиковые конические трубы и трубы с боковым раструбом (секции и приемные воронки), изготовленные методом ротационного литья из высококачественного сырья. Эти элементы обладают высокой прочностью, морозостойкостью, особой пластичностью и стойкостью к истиранию.

УСТАНОВКА мусоропровода

Перед установкой рукава необходимо измерить высоту и расстояние между начальной и конечной точками сброса строительного мусора с тем, чтобы рассчитать необходимое количество элементов. Необходимо определить количество точек сброса мусора для расчета количества приемных воронок и определить количество рам крепления из расчета: не менее одной рамы на 30 м рукава. Рекомендуется так же устанавливать раму крепления в местах сброса мусора. Прежде чем установить крепления и рукав, необходимо убедиться в прочности опоры, окна, выступа, лесов и т.п. Крепление для опоры, предназначенное для установки рукава в оконных проемах, на выступах, парапетах и т.д. Оно состоит из двух кронштейнов (левого и правого) со струбцинами и двух поперечин.

ПОРЯДОК МОНТАЖА мусоропровода

Внимание! Работы по монтажу мусоропровода должны производиться под руководством производителя работ на участке. Рабочие, выполняющие монтаж рам крепления и других элементов рукава, должны иметь соответствующим образом закрепленные пояса безопасности для предотвращения возможного падения с высоты. Установить один из кронштейнов. Переместив штангу струбцины в соответствии с толщиной стены, совместить отверстия в штанге, кронштейне и нижней поперечине. Вставить фиксатор и слегка затянуть винт струбцины. Установить другой кронштейн на расстоянии, определяемом нижней поперечиной и аналогично закрепить его. Установить верхнюю поперечину. Если рама крепления является промежуточной – верхняя поперечина не ставится. Убедившись в том, что все детали рамы собраны правильно и без перекосов, затянуть винты. Крепление для лесов, предназначенное для фиксации изделия к лесам, металлическим конструкциям и пр., устанавливается с помощью двойного хомута, не входящего в комплект поставки. После установки рамы крепления, к отрезкам цепей рамы за металлические проушины подвешиваются основные части мусоропровода: приемные воронки и секции. В зависимости от места установки, выбор схемы монтажа осуществляется произвольно по следующим вариантам: - сборка на каждом этаже участка рукава из трех – четырех секций и последовательное вывешивание участков, начиная с верхнего силами не менее двух человек; - сборка всего рукава на земле, подъем рукава на необходимую высоту при помощи грузоподъемных механизмов (лебедки, блоков, подъемного крана) до верхней крепежной рамы. Выбор варианта монтажа и контроль за его выполнением должен осуществлять ответственный производитель работ. Рукав крепится к поверхности здания через каждые 10 м длины с помощью троса или цепи. Если контейнер для сбора мусора находится на удалении от здания, возможно отклонение рукава от вертикали при помощи троса, пропущенного и натянутого внутри рукава. (Только не для брезентового рукава).
