Настил для вышки ВСП-250 (1.2х2.0; 2.0х2.0)

Основные характеристики строительных тур-вышек ВСП-250

• Размеры рабочей площадки 0,7х1,6; 1.2х2.0; 1.6х2.0; 2.0х2.0;
• Высота секции 1.2 м
• Нормативная поверхностная нагрузка 250 кг

Состав вышек ВСП-250. Длина элементов указана в таблице в мм

1. Балка базы (номер 1) имеет два поворотных колеса и две винтовых опоры (домкрата). Для вышки нужны 2 таких балки. Для вышки с площадкой 0,7х1,6 длина балки 2м, Для вышки с площадками 1.2х2.0; 1.6х2.0; 2.0х2.0; длина балки 2,4м.

2. Объемная диагональ (номер 2) одевается на противоположные рамы секции. Для вышки нужна 1 такая диагональ. Длина индивидуальна для каждой вышки (см. таблицу выше).

3. Рама секции (номер 3) вставляется методом "труба в трубу" на нижестоящий ярус. Для каждого яруса нужны 2 такие рамы. Высота каждого яруса 1,2 метра.

4. Гантельная стяжка секции или ригель (номер 4) одевается на верхние замки рамы. Для каждого яруса нужны 2 таких стяжки.

5. Диагональная стяжка секции короткая (номер 5) фиксируется быстросъемным флажковым замком - нужны 8 таких стяжек на секцию.

6. Стяжка ограждения (номер 6) фиксируется быстросъемными флажковыми замками нужны 2 таких стяжки на каждую рабочую секцию

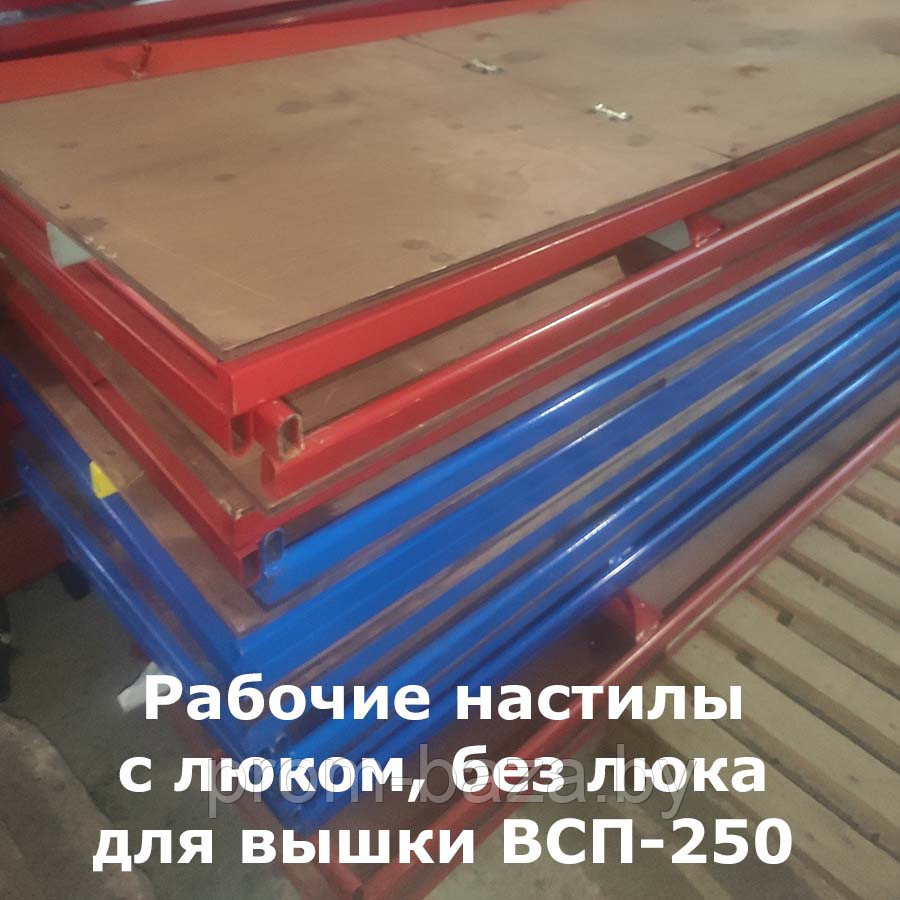

7. Рабочая площадка (номер 7) состоит минимум из одного настила с люком и одного или нескольких дополнительных настилов без люка в зависимости от ширины рабочей площадки
