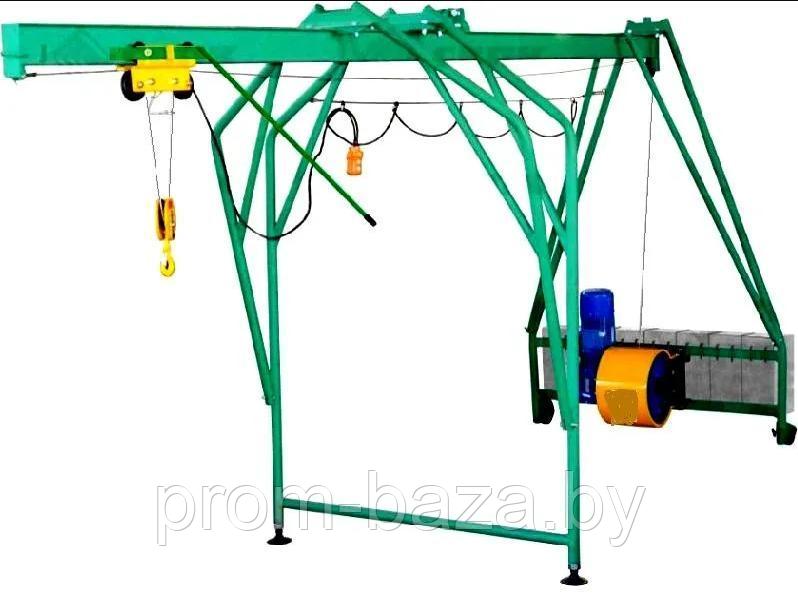

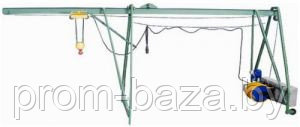

Кран в окно (подъемник) строительный Умелец, г/п 320 кг, Н=75м, в комплекте с противовесами

Технические характеристики подъемника Умелец:

Подъемник "Умелец" предназначен для подъема/спуска и подачи внутрь проемов зданий и сооружений различных строительных материалов и оборудования. Допускается установка подъемника на крышах зданий или сооружений при условии его защиты от попадания атмосферных осадков.

Допускается эксплуатация подъемника при температуре окружающей среды не выше плюс 40 град С и не ниже минус 40 град С и влажности 75% при плюс 15 град С. В части воздействия климатических факторов подъемник соответствует исполнению У2 по ГОСТ 15150.

Подъемник строительный не допускается эксплуатировать во взрывоопасных и пожароопасных средах, в помещениях, насыщенных парами кислот, щелочей и других веществ в концентрациях, приводящих к коррозии поверхностей металла и разрушающих изоляцию электропроводки или создающих недостаточно надежные условия заземления подъемника, а также для подъема и перемещения людей, ядовитых веществ, жидкого и раскаленного металла.

Подъемник УМЕЛЕЦ состоит из следующих основных узлов и деталей: кошки 6 с подвеской 7, балок 2 и 3, стойки передней 4, стойки задней 5, стяжек 11 и 12, лебедки электрической 1. Металлоконструкции подъемника крепятся между собой стандартными крепежными изделиями, сборочными единицами и деталями, входящими в комплектацию подъёмника.

Устойчивость подъемника во время эксплуатации обеспечивается противовесами 9 в количестве 7 штук, либо домкратом распорным 30 (с двумя распорными втулками), перекрывающим диапазон высот до потолка от 2,6 м до 3,1 м - см. схема монтажа слева на этой странице. Распорные домкраты не входят в стандартный комплект поставки - поставляются по дополнительному требованию заказчика.

Балки 2 и 3 изготовлены из двутавра №12 с приварными фланцами для крепления между собой в единую пролётную балку болтовым соединением М16 и к стойкам болтовым соединением М12. Стойки и стяжки выполнены из труб круглого сечения. Стяжки крепятся к стойкам и пролётной балке болтовым соединением М10.

Лебедка крепится на задней стойке болтовым соединением М12. Лебёдка состоит из рамы, на которой закреплены мотор-редуктор и барабан, насаженный одной стороной на выходной вал редуктора, а другой - на подшипниковую опору. Под барабаном расположен прижимной ролик для обеспечения более качественной навивки каната. Вращающийся барабан ограждён защитным кожухом. Возле редуктора на раме закреплён кронштейн с электрическим пультом управления. От пульта отходит кабель с кнопочным тельферным постом и микровыключателем, который в процессе эксплуатации крепится к передвижной кошке.

Рабочим органом подъемника является подвеска 7 с кошкой 6. Подъём/опускание подвески осуществляется лебёдкой, а перемещение кошки по пролётной балке осуществляется вручную. Кошка имеет специальный фиксатор, который зацепляется за крюк, расположенный на конце балки, и не позволяет кошке перемещаться во время подъёма/опускания подвески.

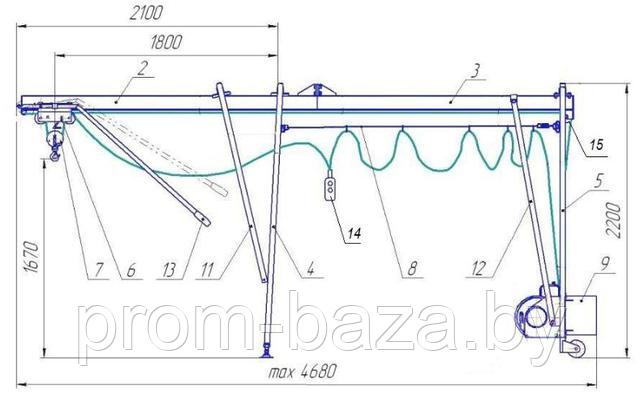

Также на схеме отмечены: 8 - струна; 13 - ручка-фиксатор; 14 - пост тельферный; 15 - ролик в сборе.

В состав электрооборудования крана Умелец входят: электродвигатель со встроенным электромагнитным тормозом, пост тельферный, микровыключатель, пускатели, выключатель автоматический. Микровыключатель расположен на кошке и отключает электродвигатель при подъёме подвески до крайнего верхнего рабочего положения.

Включение лебёдки осуществляется автоматическим выключателем на пульте лебёдки, а управление - постом кнопочным тельферным 14.
