Блок монтажный БМ-0,5-01, г/п 500 кг на пальце
влево
  • Блок монтажный БМ-0,5-01, г/п 500 кг на пальце, фото 2
  • Блок монтажный БМ-0,5-01, г/п 500 кг на пальце, фото 3
вправо

Блок монтажный БМ-0,5-01, г/п 500 кг на пальце

  • В наличии

93 руб.

Купить
+375 (29) 180-54-80
моб. A1
  • +375 (17) 350-94-34
    тел./факс
возврат товара в течение 14 дней по договоренности
Описание
Характеристики

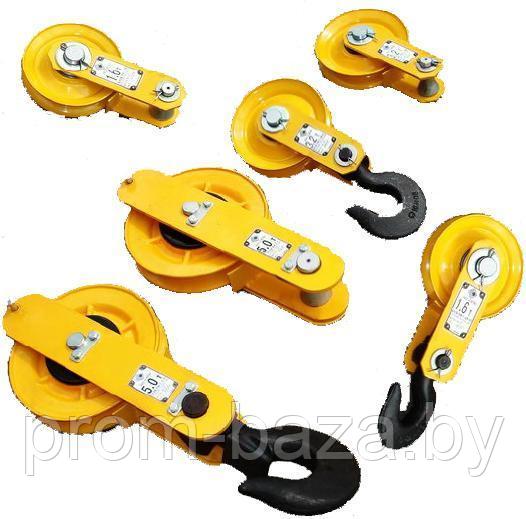

Блоки монтажные
грузоподъемность 0,5–1,0–1,6–3,2–5,0 тонны


  • Блоки монтажные БМ предназначены для комплектования грузоподъемных механизмов с ручным приводом, а также в качестве отводных в устройствах, работающих в режиме 1М при классе нагружения В1 по ГОСТ 25835.

  • Монтажные блоки изготавливаются в двух вариантах: с осью и с крюком. Блоки грузоподъемностью 1000 кг изготавливаются в трех вариантах: с осью, с крюком, с осью и крюком.

  • Ролики монтажных блоков БМ на подшипниках. Диаметр ролика соответствует стандартам по минимальному необходимому радиусу изгиба каната.

  • Климатическое исполнение У1 и ТС3 по ГОСТ 15150.

  •
                                       ТР ТС 010/2011

  • Простое техническое обслуживание. Ревизию блоков следует производить не реже одного раза в год. При этом блок разобрать и проверить состояние деталей и подшипников. Подшипники очистить от старой смазки. Если подшипники повреждены - то их заменить новыми. При сборке блока пошипники смазать смазкой типа Литол-24. После сборки блок должен свободно вращаться.

  •
Монтажные блоки БМ
имеют следующие основные размеры


Модель Размер
D D1 B B1 H H1
БМ-0,5 65 85 45 120
БМ-0,5-01 65 85 45 55 180
БМ-1,0Ш 120 140 65 215
БМ-1,0Ш-01 120 140 65 80 320
БМО-1,0Ш-01 120 140 65 80 365
БМ-1,6Ш 125 157 110 252
БМ-1,6Ш-01 125 157 110 116 400
БМ-3,2Ш 150 190 110 290
БМ-3,2Ш-01 150 190 110 147 480
БМ-5,0 200 256 113 432
БМ-5,0-01 200 256 113 182 670


Блоки монтажные: основные размеры


Блоки монтажные БМ:
основные характеристики


Модель Характеристики
Грузоподъем-
ность, т
№ заготовки крюка
по ГОСТ 6627
Диаметр
применяемого
каната
Масса, кг
БМ-0,5 0,5 от 3,5 до 4,8 0,45
БМ-0,5-01 0,5 от 3,5 до 4,8 0,6
БМ-1,6 1,6 от 9 до 11 6,0
БМ-1,6-01 1,6 8А, 8Б от 9 до 11 8,5
БМ-3,2 3,2 св. 11 до 14 10,0
БМ-3,2-01 3,2 10А, 10Б св. 11 до 14 14,5
БМ-5,0 5,0 св. 14 до 18 16,0
БМ-5,0-01 5,0 12Б св. 14 до 18 25,0


Технические характеристики
блоков монтажных БМ-1,0Ш; БМ-1,0Ш-01; БМО-1,0Ш-01


Грузоподъемность, кН (кг), не более 10 (1000)
Рекомендуемый диаметр каната, мм 4,5–5,6
Разрывное усилие каната, Н, не менее 16000
Крюк вращающийся типа 322А:
грузоподъемность, кН (кг), не менее
10 (1000)
Масса, кг, не более:
БМ-1,0Ш 2,5
БМ-1,0Ш-01 2,8
БМО-1,0Ш-01 3,2

   Блоки БМ-3,2Ш-01 на участке сборки

Блоки монтажные БМ-3,2Ш-01




Дополнительная информация

Категорически запрещается эксплуатация блоков способом подвеса, указанном на нижнем рисунке слева — чалка должна располагаться по центру оси.



В комплект поставки блока БМ входит: блок монтажный в сборе — 1 шт. Паспорт — 1 шт. Тара (деревянный ящик или картонная коробка) — 1 шт.



Перед началом эксплуатации блок монтажный должен быть испытан нагрузкой, равной 1,25 грузоподъемности блока монтажного, совместно с грузоподъемным механизмом, с которым он будет применяться. Время приложения нагрузки — 10 мин.

Основные атрибуты
Производитель СВ
Максимальная нагрузка0.5 т
Рабочая нагрузка0.5 т
Количество шкивов1
ПокрытиеЭпоксидный порошок
Материал шкиваСталь
Страна производительРоссия
Гарантийный срок 12 мес
Материал корпусаСталь
Информация для заказа
